SCAD_OpenSCAD 第一步_创建一个简单的模型

SCAD

创建一个简单的模型

我们第一个模型是创建一个简单的 2 ＊ 3 ＊ 4 的立方体，在 openSCAD 的编辑器，输入一下命令：

cube([2,3,4]);

编译和透视我们的第一个模型立方体模型可以编译和透视，（当 openSCAD 编辑器在中心的时候）敲击F6 键，是用 CGAL 模块透视和编译模型。然后点击 Design-> compile, 或者直接键盘敲击 F5 ，表示把文本输入的命令转换编译成三维模型，到模型查看器， openGL 的模块。

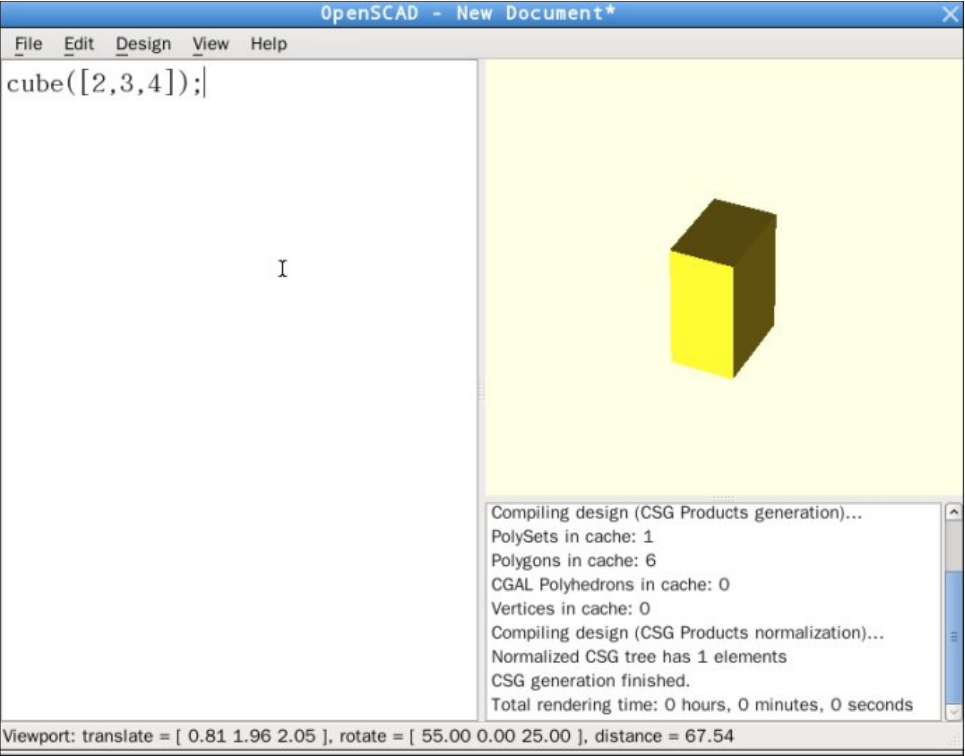

截图 2-1 ： openSCAD 简单的立方体模型

菜单栏：
File, Edit, Design, View, Help
文件，编辑，设计，查看，帮助
左侧的编辑器，是 openSCAD 语言代码编辑的区域。
右侧上面的大块区域是图像模型生成区域。
右侧下部小块是系统编译源代码语言的状态信息。
最底下的状态栏，显示当前的视图角度和一些信息。
