ｍｉｒｒｏｒ　镜像

mirror 镜像

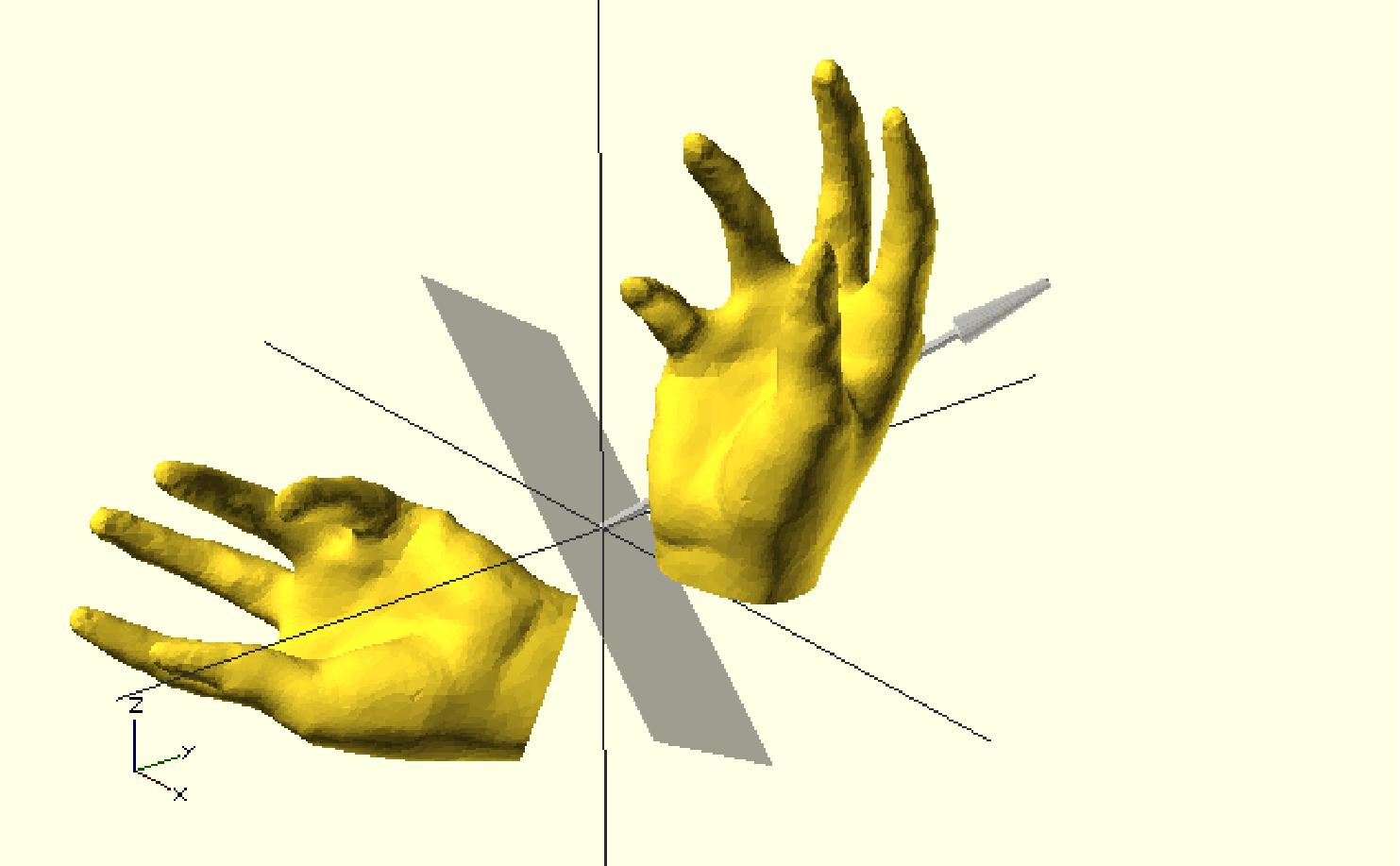

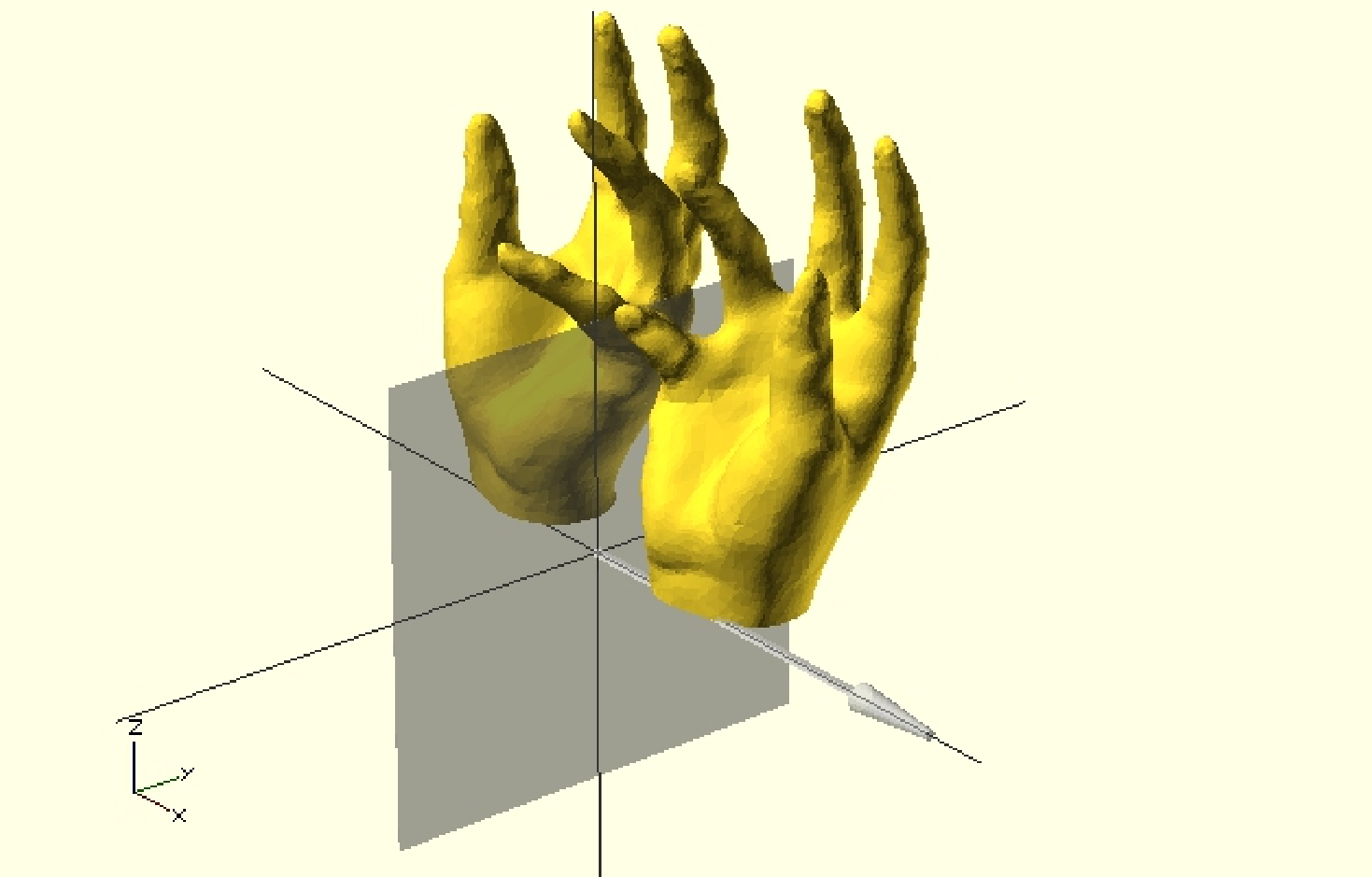

镜像子组件在一个平面上围绕起点。参数关于 mirror() 是一个普通的数组对应一个平面交叉围绕着起点对对象模型进行镜像效果。

句法实例 :

mirror([ 0, 1, 0 ]) { ... }

mirror([1,0,0]);

mirror([1,1,0]);

mirror([1,1,1]);

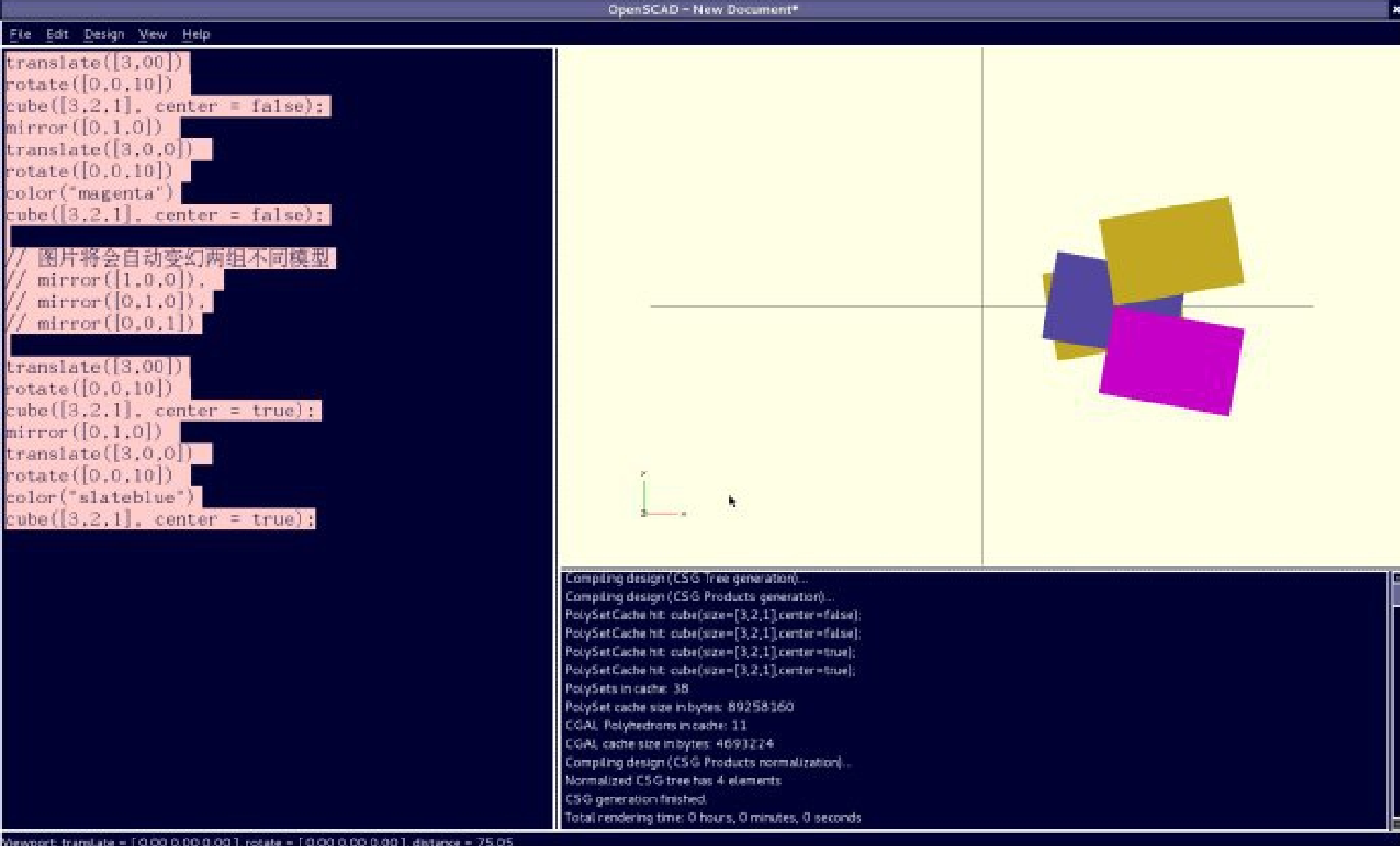

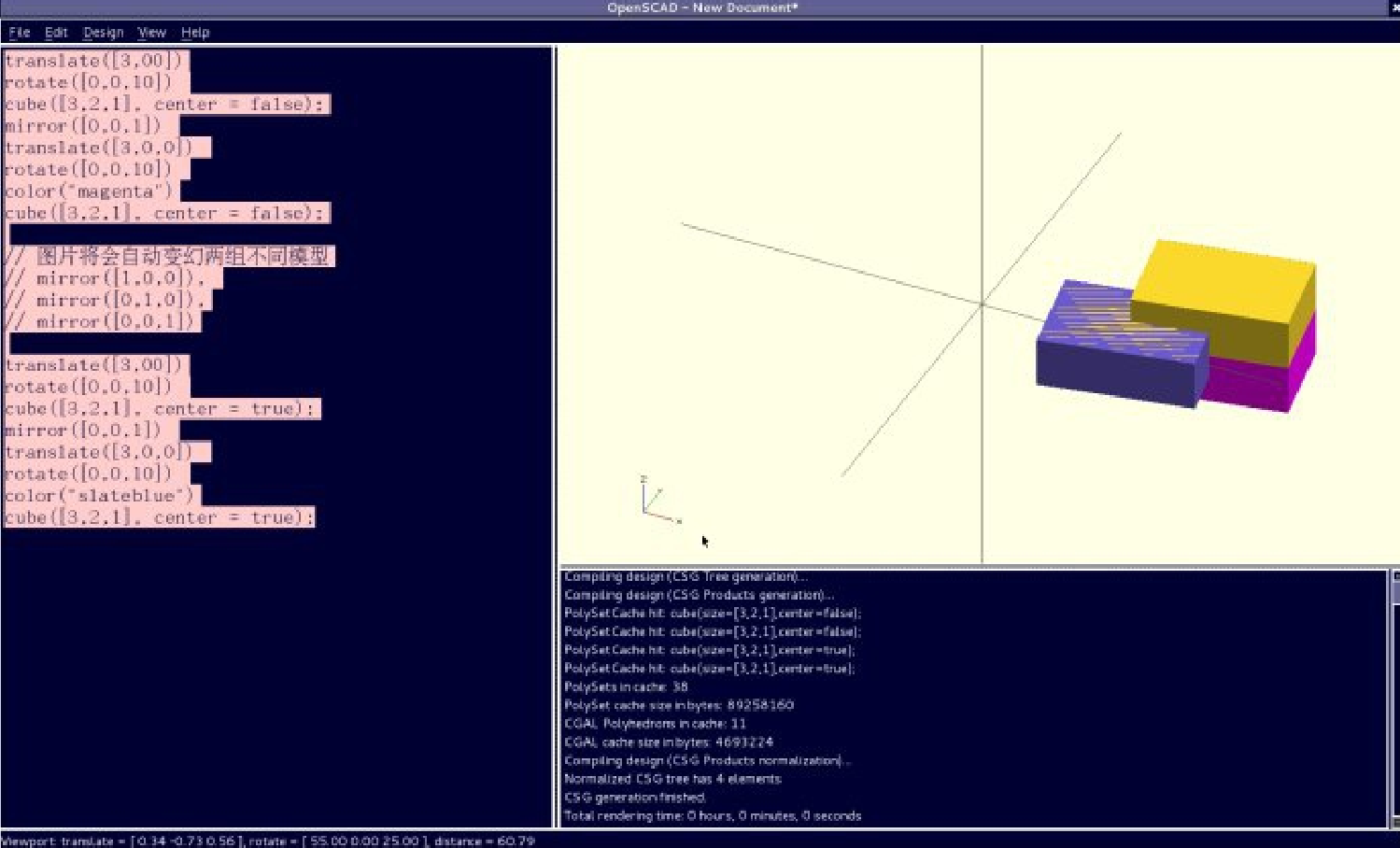

应用实例：

translate([3,00])
rotate([0,0,10])
cube([3,2,1], center = false);
mirror([0,0,1])
translate([3,0,0])
rotate([0,0,10])
color("magenta")
cube([3,2,1], center = false);
//  图片将会自动变幻两组不同模型
// mirror([1,0,0]),
// mirror([0,1,0]),
// mirror([0,0,1])
translate([3,00])
rotate([0,0,10])
cube([3,2,1], center = true);
mirror([0,0,1])
translate([3,0,0])
rotate([0,0,10])
color("slateblue")
cube([3,2,1], center = true);

version 1

version 2

version 3
