cylinder 圆柱体

圆柱体

建立一个圆柱体或者锥体在坐标的原点。一个单半径 (r) 生成一个圆柱体， 2 个不同的半径（ r1, r2) 生成一个锥形。

参数
h
十进制。这个是圆柱体的高度。默认数值是 1.
r1
十进制。这个是锥体的底部的半径。默认的数值是 1.
r2
十进制。这个是锥体的顶部的半径。默认的数值是 1.
r
十进制。是圆柱体的底部和顶部一样的半径。使用这个参数如果你想建立一个圆柱体。默认数值是 1.
center : 中心
布尔代数。如果 true （是）圆柱体 / 锥体的中心高将围绕原点。默认的是 false （否） , 把圆锥体 / 圆柱体的 (r1) 底部放置在原点的位置 .
$fa
度数表示角
$fs
毫米表示角
$fn
分辨率

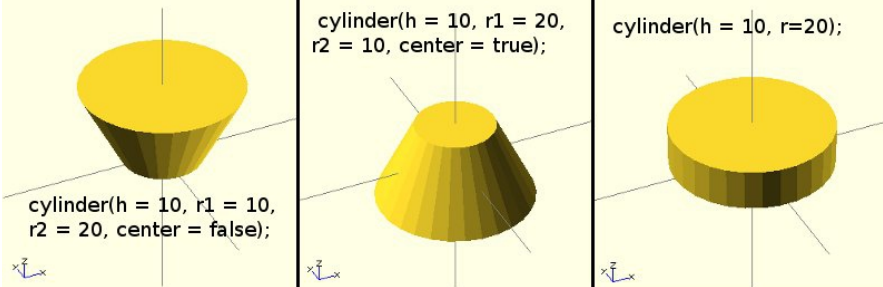

使用实例：

cylinder(h = 10, r1 = 10, r2 = 20, center = false);
cylinder(h = 10, r1 = 20, r2 = 10, center = true);
cylinder(h = 10, r=20);
cylinder(h = 10, r=20, $fs=6);
